Predam monitorung Aqua Computer AMPINEL pre 12vhpwr konektor
- [7.5. 2026]Zmazať/ Upraviť/ Topovať

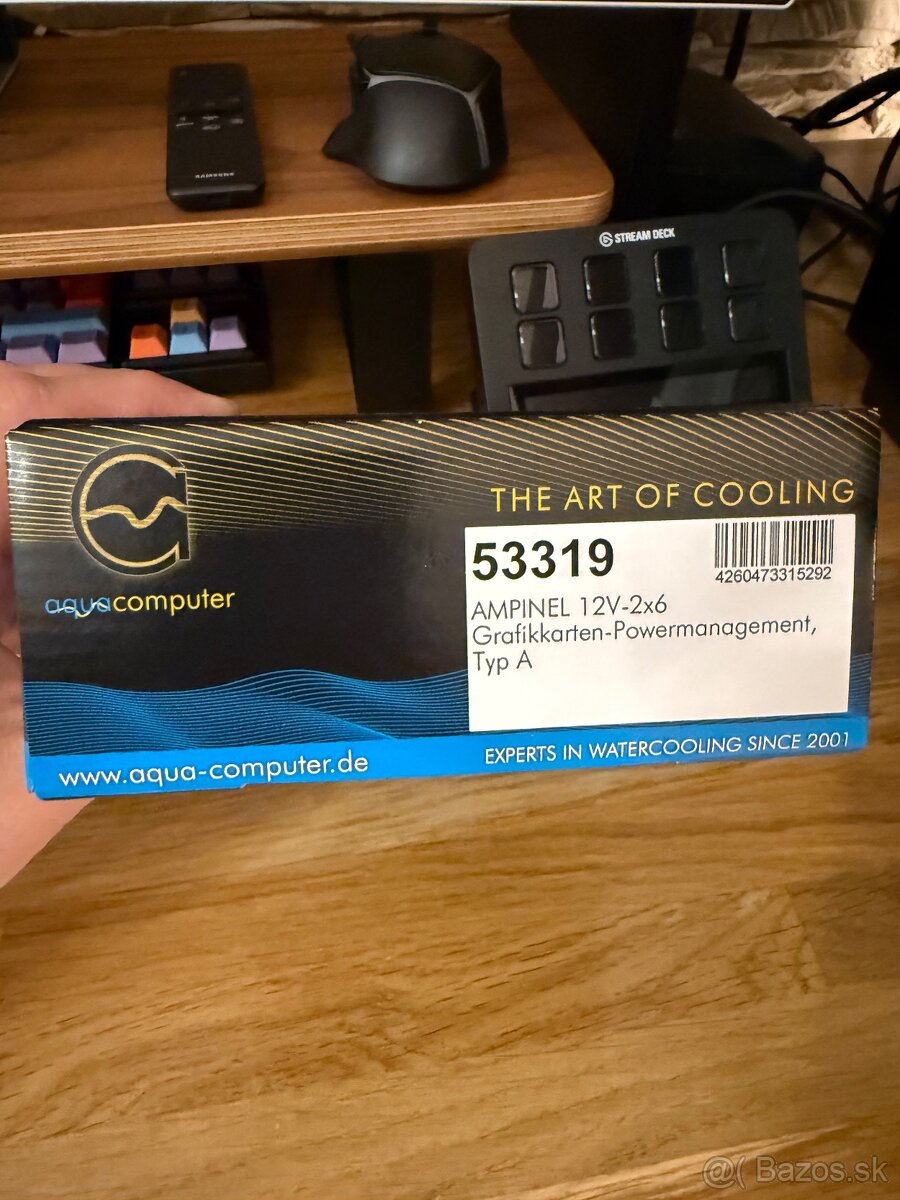

Predam monitorung Aqua Computer AMPINEL pre 12vhpwr konektor- novy zabaleny- Typ A
AMPINEL je vyvažovač napájania pre grafické karty s konektorom 12V-2x6, ktorý bol špeciálne vyvinutý a uvedený na trh pre karty radov NVIDIA RTX 4000 a RTX 5000. Na verzii pre karty AMD sa momentálne pracuje a informácie o nej budú zverejnené po úspešnom otestovaní.
AMPINEL funguje oveľa komplexnejšie ako iné riešenia na trhu. Ako vyvažovač AMPINEL aktívne reguluje prúd na jednotlivých koľajniciach, čím znižuje straty energie na konektore. Na prvý pohľad to môže znieť jednoducho, ale vyžaduje to veľmi zložité meracie algoritmy, pretože AMPINEL nielen vyrovnáva prúd na všetkých linkách, ale zohľadňuje aj tvorbu tepla na konektore. Na tento účel AMPINEL určuje kvalitu pripojení, čo je možné len prostredníctvom komplexnej analýzy meracích údajov. Keďže spotreba energie grafických kariet je veľmi dynamická a prúd sa môže výrazne meniť v rozsahu mikrosekúnd, bola to jedna z najnáročnejších úloh v našom vývoji.
Vyhodnotením meracích údajov dokáže AMPINEL určiť nielen kontaktný odpor grafickej karty, ale aj v ceste od zdroja napájania k AMPINELu. Výsledky sú vizualizované v softvéri aquasuite, kde rôzne farby reprezentujú odpory v schéme príslušných konektorov, čo umožňuje jednoduchú diagnostiku v prípade problematických kontaktných odporov.
Aby bola zabezpečená optimálna ochrana grafickej karty, boli pre riadiacu logiku AMPINEL definované nasledujúce ciele:
1. Prúd nesmie prekročiť 9,2 A na žiadnom z kontaktov (plus 5 % tolerancia riadenia).
2. Celková strata výkonu na konektore by mala byť minimalizovaná s ohľadom na túto špecifikáciu; prúd je potom zodpovedajúcim spôsobom vyvážený.
3. Strata výkonu jednotlivých kontaktov nesmie prekročiť stanovený menovitý výkon.
4. Nesmie byť prekročená maximálna strata výkonu na vyvažovači.
5. Sledujú sa teploty na oboch konektoroch aj na vyvažovači.
Autonómna prevádzka
AMPINEL pracuje autonómne a chráni grafickú kartu aj bez použitia softvéru aquasuite alebo USB pripojenia. Integrovaný vyvažovač je aktivovaný z výroby a v prípade problematických prevádzkových podmienok sa spustí optický a akustický alarm. Displej poskytuje informácie o príčine problému. V kritických prevádzkových podmienkach AMPINEL vypne grafickú kartu.
Jemne odstupňované riadenie alarmov
Okrem vizuálnych a zvukových alarmov je možné definovať širokú škálu akcií. Tieto siahajú od vyskakujúcich správ až po automatické ukončenie softvéru, ktorý spôsobuje vysoké zaťaženie GPU, odosielanie definovateľných klávesových skratiek, vypnutie počítača, prepínanie alarmových výstupov, vypnutie Sense liniek a tvrdé vypnutie napájania grafickej karty prostredníctvom AMPINEL.
Celkovo je alarmový systém riadený v 8 stupňoch, pre ktoré je možné definovať príslušné úrovne eskalácie.
Link: https://shop.aquacomputer.de/Monitoring-and-Controlling/AMPI
